8串口多功能服务器机架式
- Product description
- Parameters
- Order information
- Application
- Size
- Related download
- OEM

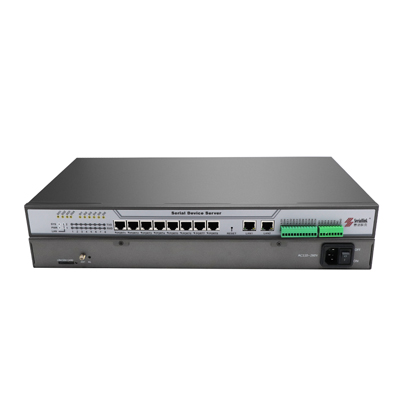

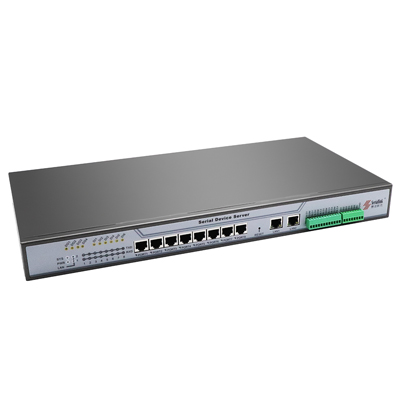

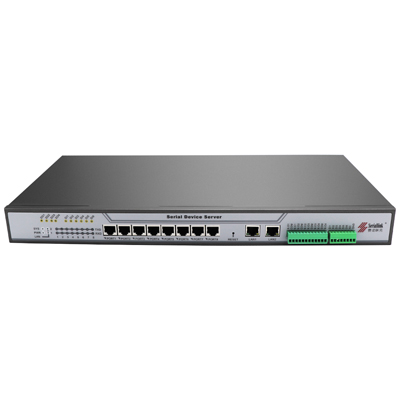

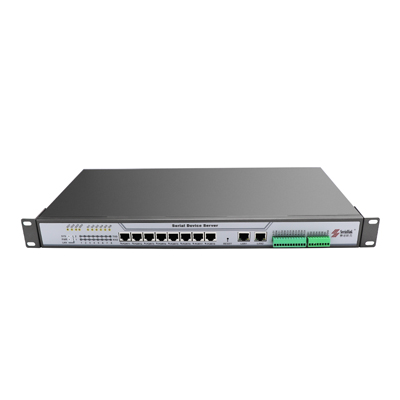

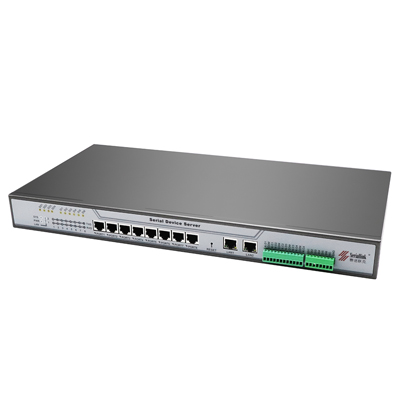

赛诺联克(SERIALLINK)SLK-S500R 系列串口服务器是将多路分散的,低速的,不同标准的串口设备转换成以太网进行集中管理,安装虚拟串口之后可以实现对串口数据的远程读取。SLK-S508R 系列串口服务器支持多种工作模式, TCP 服务端模式、UDP模式等工作模式,允许用户软件通过TCPIP加端口号访问串行设备,另外,也支持虚拟串口的方式访问串行设备。接口方面支持8路RS232/485串口并带DC12V电源输入可为其它的串口设备供电, 2路10/100M以太网口以及6路开关量输入,4路开关量输出提高了工程效率。广泛应用于机房监控,能源,化工信息化工厂,楼宇自动化等应用环境。
特点:
ü 支持8路RS232/485串口,串口无需切换,即接即用
ü 支持8路串口带12V电源输出可为其它串口设备供电
ü 支持6路开关量输入,4路开关量输出
ü 支持MODBUS-RTU读写IO口数据
ü 支持2路10/100M以太网口
ü 宽温设计支持-40+85摄氏度工作环境
ü 采用硬件看门狗设计,永不死机
ü 支持WEB中英文配置页面
ü 可选集成4G全网通短信报警模块
Parameters
详细参数:
基础性能: |
||||||||||||||||
产品名称 |
8口RS232/485机架式串口服务器 |
|||||||||||||||
型号 |
SLK-S508R |
|||||||||||||||
CPU |
32bit,400 MHZ |
|||||||||||||||
内存 |
64M RAM,8M Flash |
|||||||||||||||
以太网口: |
||||||||||||||||
以太网接口 |
接口数量:2 |
|||||||||||||||
速率:10/100 Mbps, auto MDI/MDIX |
||||||||||||||||
连接器:8-pin RJ45 |
||||||||||||||||
保护: 2.4 kV built-in |
||||||||||||||||
默认IP:192.168.0.233 |
||||||||||||||||
串口性能: |
||||||||||||||||
串口 |
串口数量:8 |
|||||||||||||||
连接器:RJ45接口 |
||||||||||||||||
信号: RS-232:TxD/RxD/ GND RS-485-2w: A, B |
||||||||||||||||
串口参数 |
数据位: 5, 6, 7, 8 停止位: 1, 1.5, 2 校验位: None, Even, Odd, Space 波特率: 300bps to 115200 kbps |
|||||||||||||||
串口保护: |
RS232/485带15 kV ESD保护 |
|||||||||||||||
RS232/485带TVS保护 |
||||||||||||||||
RS-485终端电阻: 120 Ω |
||||||||||||||||
串口引脚定义 |
||||||||||||||||
串口带电输出 |
8路RJ45串口第7脚+12V输出,8脚电源地 |
|||||||||||||||
串口引脚定义 |
RS232-(TXD,RXD,GND),RS485-(A,B引脚),12V电源输出(V+,V-) |
|||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|||||||||
TXD(发送) |
RXD(接收) |
RS485(A) |
GND |
GND |
RS485(B) |
V+ |
V- |
|||||||||
开关量定义 |
||||||||||||||||
开关量输入 |
6路开关信号输入 |
|||||||||||||||
开关量输出 |
4路开关信号输出 |
|||||||||||||||
定义 |
开关量采集IP端口为3022,可以使用默认IP192.168.0.233+3022端口虚拟串口,然后使用标准的MODBUS-RTU进行读或者写操作 |
|||||||||||||||
IP端口分配 |
||||||||||||||||
串口1 |
串口2 |
串口3 |
串口4 |
串口5 |
串口6 |
串口7 |
串口8 |
开关量 |
||||||||
4001 |
4002 |
4003 |
4004 |
4005 |
4006 |
4007 |
4008 |
3022 |
||||||||
每个串口对应为一个端口号,可通过虚拟串口为COM口 |
||||||||||||||||
短信报警模块 |
||||||||||||||||
集成4G短信猫 |
集成4G全网通短信报警模块,支持移动联通电信4G,3G,2G网络(此功能可选) |
软件参数: |
|
软件性能 |
网络协议: TCP, UDP, DHCP ,DNS |
配置方式: Web 配置 |
|
工作模式: TCP Server, UDP |
|
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64) |
|
物理参数: |
|
物理参数 |
材质: 铁质 |

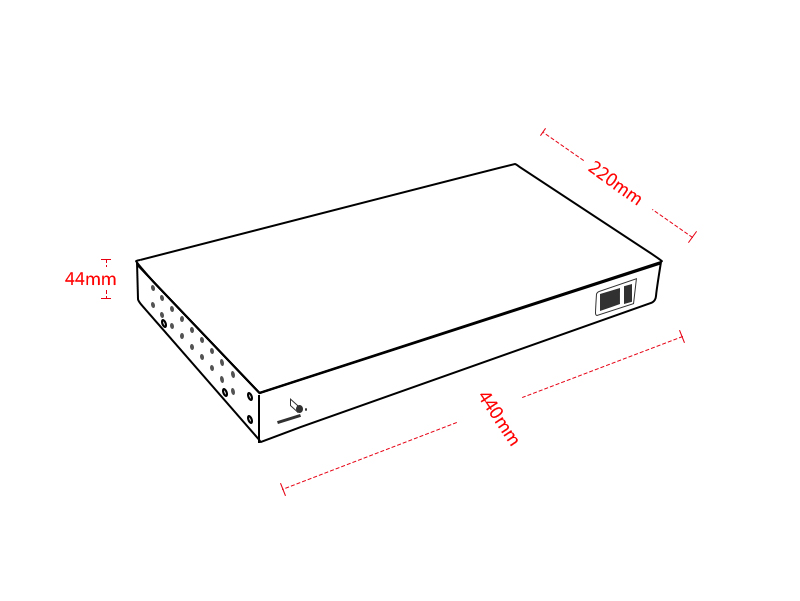

标准1U机架,440*220*44(单位:MM) |
|
带安装配件尺寸,520*222*44(单位:MM) |
|
温度 |
工作温度: -40 to 75°C (-40 to 167°F) |
存储温度: -40 to 85°C (-40 to 167°F) |
|
相对湿度: 5 to 95% |
|
电源 |
输入电压: AC100-250V 输出电压: DC12V/6A(整机功耗) |
重量 |
净重:2.5KG |
毛重:3KG |
|
保修 |
2年 |
Order information
订购信息 |
|
订购型号 |
型号解释 |
SLK-S508R |
标准配置,8口RS232/485,每路带12V电源输出,6路数字输入,4路数字输出 |
SLK-S508R-SMS |
8口RS232/485,每路带12V电源输出,6路数字输入,4路数字输出,带4G报警模块 |

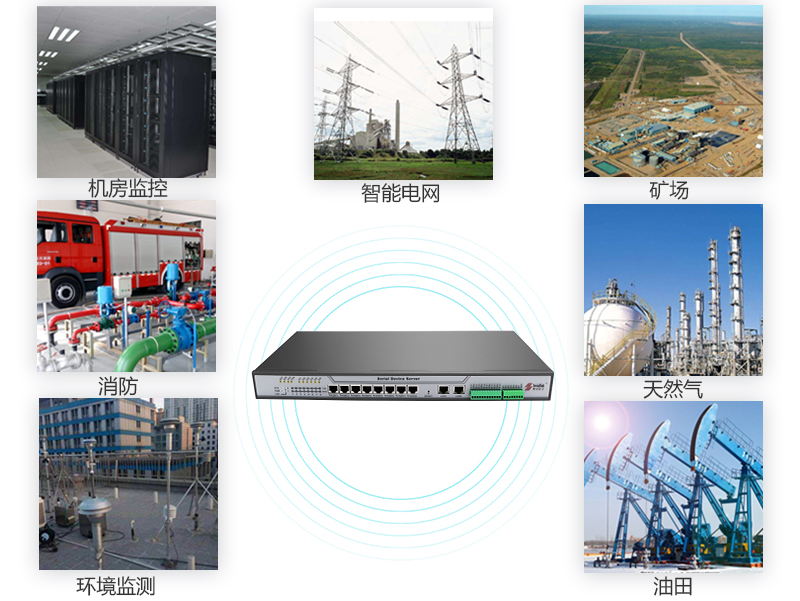

Application
Size
Related download
- 8串口多功能服务器机架式说明 [2019-06-24] | Download
