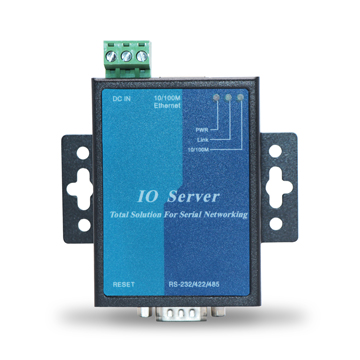

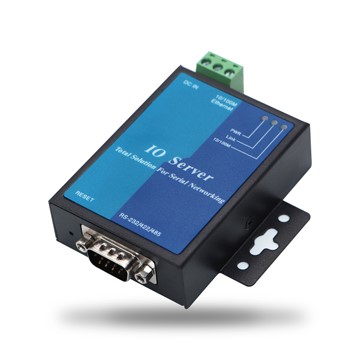

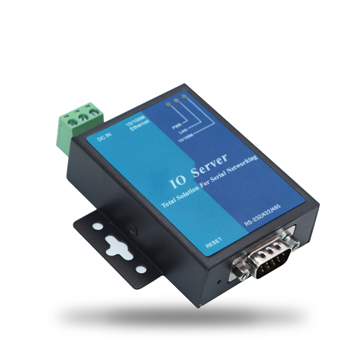

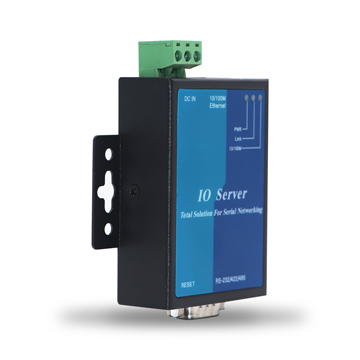

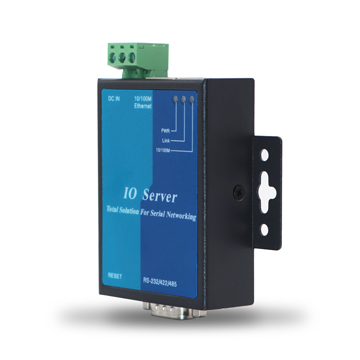

赛诺联克（SERIALLINK）SLK-NC601 系列串口服务器是将多路分散的，低速的，不同标准的串口设备转换成以太网进行集中管理，安装虚拟串口之后可以实现对串口数据的远程读取。SLK-NC601 系列串口服务器支持多种工作模式，其中 TCP 服务端模式、TCP 客户端 模式、UDP 模式、TCP/UDP Socket, TCP Realport等工作模式，允许用户软件通过TCP加端口号访问串行设备。另外，也支持虚拟串口的方式访问串行设备。赛诺联克（SERIALLINK）SLK-NC601支持通过浏览器 或 Telnet 终端方便快捷地手动配置 IP 地址。同时，用户也可以通过简单易用的 Windows 管理 软件自动搜索局域网内的串口服务器设备，并进行远程配置管理和工作状态监测等应用。
特点：
ü 1个自适应10/100M以太网
ü 1个R232,或者1个R232/422/485三合一串口
ü 每个串口内建15KV ESD保护
ü 多种工作模式：TCP Realport,TCP server ,TCP Client ,UDP,TCP/UDP Socket ,MCP等工作模式
ü 支持WEB和Telnet 两种配置方式
ü 多种电源版本可选：5V版本，9-35V版本
ü 尺寸：74.5(L)X56(W)X23(H)（单位：mm）
Parameters
|
描述 |
|
|
型号 |
SF-NC601 Series |
|
CPU |
32bit,100 MHZ |
|
内存 |
2M |
|
以太网接口 |
接口数量:1 |
|
速率：10/100 Mbps, auto MDI/MDIX |
|
|
连接器:8-pin RJ45 |
|
|
保护： 2.4 kV built-in |
|
|

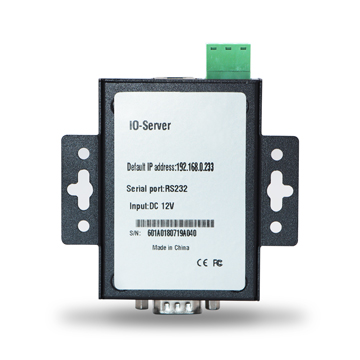

默认IP:192.168.0.233 |
|
|
串口 |
串口数量:1 |
|
连接器:DB9 |
|
|
信号: RS-232:TxD/RxD/RTS/CTS/DTR/DSR/DCD/GND RS422: Tx+, Tx-, Rx+, Rx-, GND RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND RS-485-2w: Data+, Data-, GND |
|
|
串口参数 |
数据位: 5, 6, 7, 8 停止位: 1, 1.5, 2 校验位: None, Even, Odd, Space, Mark 流量控制: RTS/CTS and DTR/DSR (RS-232 only), XON/XOFF 波特率: 300bps to 460.8 kbps |
|
串口保护: |
15 kV ESD保护 |
|
RS-485终端电阻: 120 Ω |
|
|
软件性能 |
网络协议: ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP, Rtelnet, ARP |
|
配置方式: Web Console, Telnet Console, Windows Utility |
|
|
工作模式: TCP realport,UDP realport,Multi screens TTY,PPP dialout,PPP daemon/Line printer daemon/MCP/ Simple UDP/Group realport |
|
|
Windows Real COM Drivers: Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded Linux Real TTY Drivers: Linux 2.4.x, 2.6.x |
|
|
物理参数 |
材质: 铝制 |
|
净尺寸:74 x 56 x 23 mm 带安装配件尺寸74 x 82 x 23 mm |
|
|
温度 |
工作温度: -40 to 75°C (-40 to 167°F) |
|
存储温度: -40 to 85°C (-40 to 167°F) |
|
|
相对湿度： 5 to 95% |
|
|
电源 |
输入电压: 5 or 12 VDC, 默认输入:DC5V/2A |
|
保修 |
2 年 |
Order information
三．引脚线序：
电源接口：
v - v + G
RS232(DB9公头)
RS232引脚定义
|
DCD |
Output |
|
|
|
2 |
RXD |
Output |
数据接收 |
|
3 |
TXD |
Input |
数据发送 |
|
4 |
DTR |
Input |
数据终端准备好 |
|
5 |
GND |
|
信号地 |
|
6 |
DSR |
Output |
数据设备准备好 |
|
7 |
RTS |
Input |
请求发送 |
|
8 |
CTS |
Output |
清除发送 |
|
9 |
RI |
Output |
响铃 |
RS422/485引脚定义：
|
PIN |
RS232 |
RS-422/RS-485-4w |
RS-485-2w |
|
1 |
DCD |
|
|
|
2 |
RXD |
TXD- |
B |
|
3 |
TXD |
TXD+ |
A |
|
4 |
DTR |
|
|
|
5 |
GND |
GND |
GND |
|
6 |
DSR |
|
|
|
7 |
RTS |
RXD+ |
|
|
8 |
CTS |
RXD- |
|
|
9 |
RI |
|
|
四．订购信息：
赛诺联克（SERIALLINK）SLK-NC601 系列:
|
描述 |
|
|
SF-NC601-A |
1个RS232口,1个10/100M 以太网口 15 KV ESD 保护 |
|
SF-NC601-B |
1个RS232/422/485, 1个10/100M 以太网口 15 KV ESD 保护 |
|
供电 |
DC 5V，DC9-35V可选 |
|
串口连接器类型 |
DB9 公头 |
Application

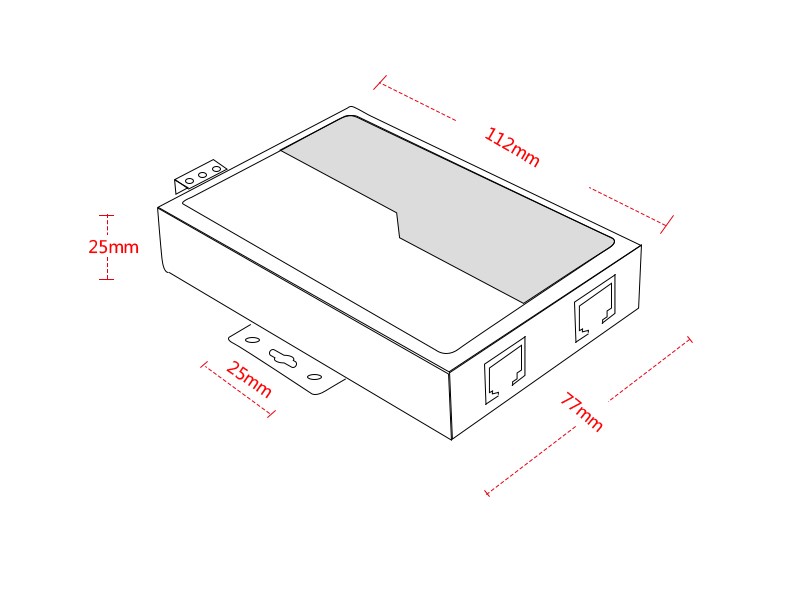

Size
