DTU (Data Transfer unit),是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。DTU广泛应用于气象、水文水利、地质、智能电网、 智能交通、智能家居、金融、移动 POS 终端、供应链自动化、工业自 动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥 感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域
SLK-M200D系列LTE DTU采用高度集成化,高可靠性的LTE通信模块以及低功耗工业级CPU。同时提供标准RS232和RS485接口供用户选择,满足不同通讯环境下接口兼容性问题,两个串口同时具备ESD,TVS,FUSE等工业级防护要求。另外,可根据实际需要选择是否需要三防标准的产品。宽电压设计,支持DV6-28V满足大部分工业环境供电需求。
Parameters
频段 |
TD-LTE Band 38/39/40/41 |
|||||||||||
FDD-LTE Band 1/3 |
||||||||||||
WCDMA Band 1/8 |
||||||||||||
TD-SCDMA Band 34/39 |
||||||||||||
GSM/LTE/EDGE Band 3/8 |
||||||||||||
端子引脚线序 |
|
|||||||||||
电源输入 |
RS485 |
RS232 |
||||||||||
1 |
2 |
3 |
4 |
5 |
7 |
8 |
9 |
|||||
+ |
- |
A |
B |
NC |
TXD |
RXD |
NC |
GND |
CTS |
RTS |
NC |
|
串口 |
||||||||||||
RS232端子接口 |
信号:TXD,RXD, RTS,CTS,GND 波特率支持:115200,57600,38400,19200,14400,9600,4800,2400 校验方式支持:奇校验,偶校验,空格校验(0),Mark(1)校验,无校验方式 停止位支持:1或者2位 |
|||||||||||
RS485端子接口 |
信号:A,B(带TVS,ESD等保护) 波特率支持:115200,57600,38400,19200,14400,9600,4800,2400 校验方式支持:奇校验,偶校验,空格校验(0),Mark(1)校验,无校验方式 停止位支持:1或者2位 |
|||||||||||
串口到服务端透传性能 |
||||||||||||
协议支持 |
TCP Client、UDP Client、DNS、HTTPD Client、FTP |
|||||||||||
连接数量 |
同时支持4路连接 |
|||||||||||
注册包 |
ICCID/IMEI/自定义 |
|||||||||||
心跳包 |
网络心跳包/串口心跳包 |
|||||||||||
断线缓存 |
4X10K字节 每个链路10K字节 |
|||||||||||
断线重连 |
支持断线重连功能 |
|||||||||||
配置方式 |
||||||||||||
|
支持工具软件配置 支持AT指令配置 支持SMS短消息配置 |
|||||||||||
天线 |
||||||||||||
|
默认配置3M长50欧阻抗吸盘天线,可根据需要选择小辣椒等天线 |
|||||||||||
天线增益 |
3db |
|||||||||||
SIM卡 |
||||||||||||
SIM卡 |
支持1.8V/3V sim 卡,外置抽屉式卡托 |
|||||||||||
电源 |
||||||||||||
电源输入范围 |
支持DC6~28V 供电,默认配置DC 12V/1A电源适配 |
|||||||||||
电源功耗 |
待机: 260mA@12VDC |
|||||||||||
最大: 500mA@12VDC |
||||||||||||
平均:320mA@12VDC |
||||||||||||
物理参数 |
||||||||||||
操作温度 |
存储温度: (-40°C to 85°C) |
|||||||||||
工作温度: (-30°C to 70°C) |
||||||||||||
相对湿度 |
95% Maximum (Non-condensing) |
|||||||||||
尺寸 |
长(L x B x H):78mm x55mm x 16mm |
|||||||||||
重量 |
净重:480g |
|||||||||||
其它 |
||||||||||||
保修 |
2年保修 |
|||||||||||
包装包含 |

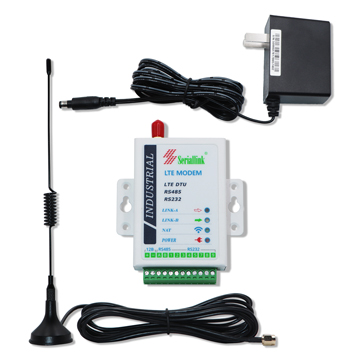

SLK-M200 DTU,电源适配器,吸盘天线,合格证,多合一卡托 |
Order information
Application

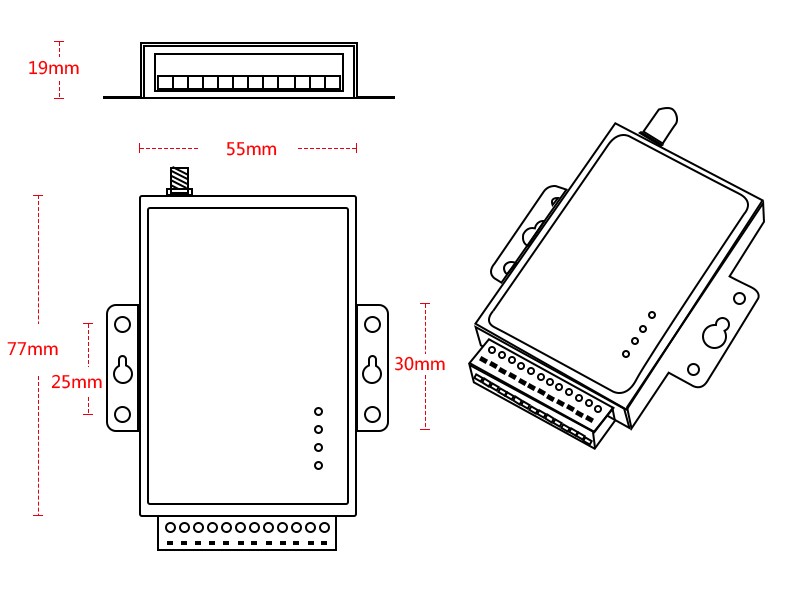

Size
Related download
- 4G DTU配置工具 [2018-12-04] | Download
- SLK-M200D-LTE DTU 产品规格书 [2018-12-04] | Download
- SLK-M200系列DTU安装手册 [2018-12-04] | Download
